Startseite Logische Schaltungen Simulation Diese Seite wurde aktualisiert am 16.07.2025

Simulation von Schaltungen

Simulationssoftware DSimWeb

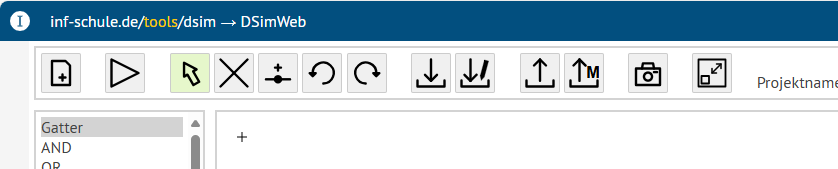

Das Simulationsprogramm wird aufgerufen mit:

 Ein Beispiel, realisiert mit DSimWeb

Aufgabe

Versuche, wenn möglich, in einem zweiten Fenster die beschriebenen Schritte mit DSimWeb auszuführen

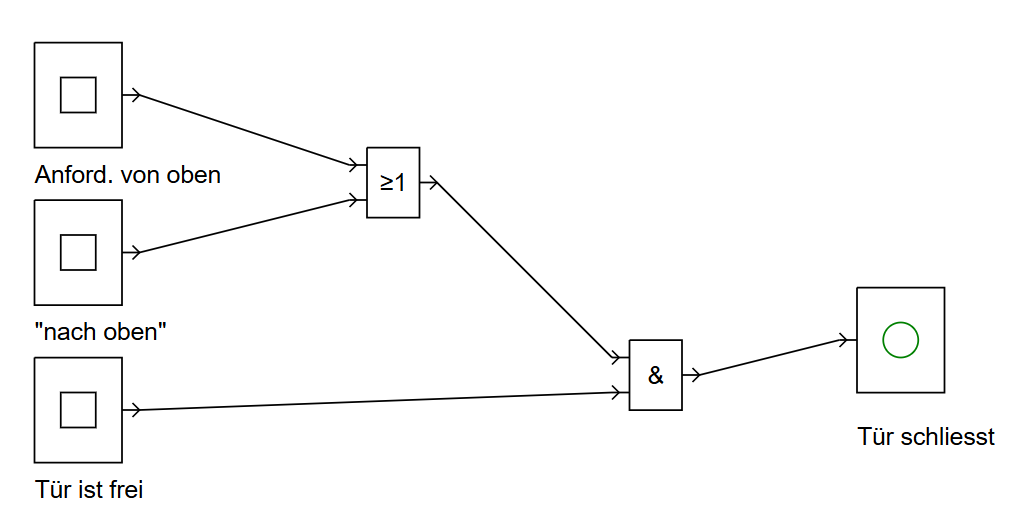

 Wir wollen die vereinfachte Aufzugssteuerung aus dem vorherigen Kapitel simulieren;

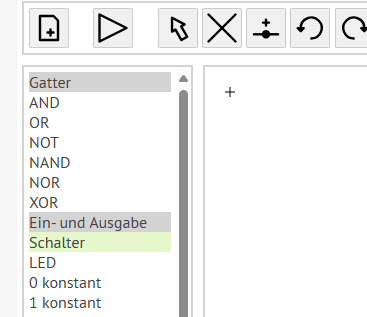

Zuerst brauchen wir drei Schalter:

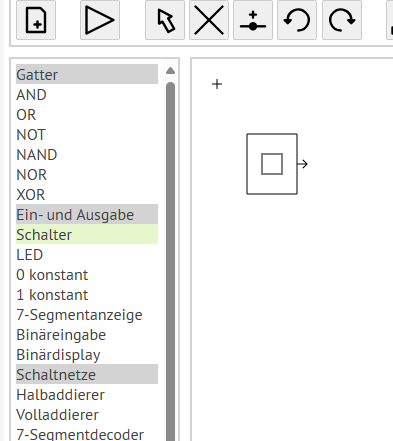

a) "Schalter" anklicken, dann über der Zeichenfläche klicken - ein Schalter.

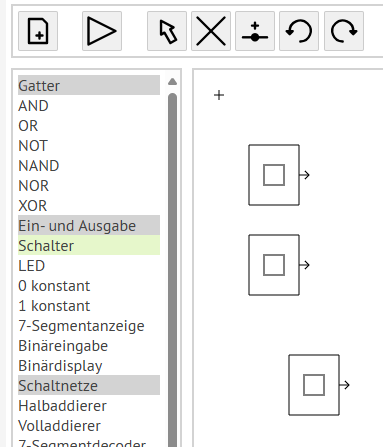

Der dritte Schalter ist verrutscht? Kein Problem!

 Wir klicken auf das Pfeil-Symbol     dann auf den dritten Schalter, halten die linke Maustaste fest und schieben ihn an die richtige Stelle.

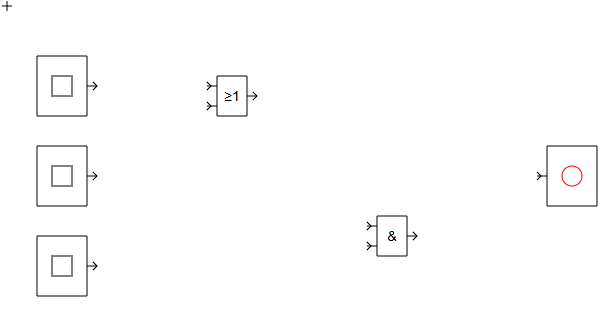

Genauso fügen wir die weiteren Bauteile (ODER, UND und LED) ein:

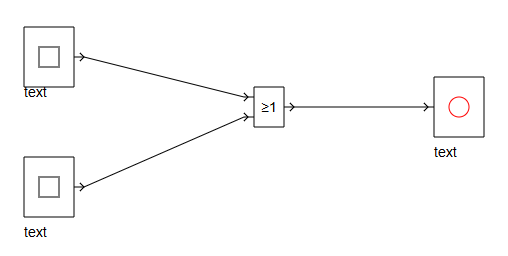

 b) Die Verkabelung:

Wir gehen mit der Maus über den Ausgang der LED (wird rot), klicken dort und gehen mit der Maus (die Leitung kommt hinterher) zum Eingang des Oder-Bausteins (wird rot), klicken auch dort und die Leitung ist fertig (schwarz).



 Man kann durch Zwischenklicks Leitungen auch "um die Ecke" legen.

Leitungen fangen immer in einem Ausgang an und enden an einem Eingang.



c) Beschriftung:

 "Textfelder stehen in der Liste der Bauteile weiter unten.



Die Textfelder wie Bauteile auf der Zeichenfläche ablegen (Klick).

Wenn alle da sind, in der "Bearbeiten-Modus" umschalten.   , eines der Textfelder anklicken, rechts oben auf der Zeichenfläche erscheint das Eingabefeld für die Texte:



Dort den Text eingeben bzw. ändern. Genauso mit den anderen Textfeldern verfahren.

d) Simulation

 Um die Schaltung zu testen, klicken wir auf den Pfeil für die Simulation in der Bedienleiste:

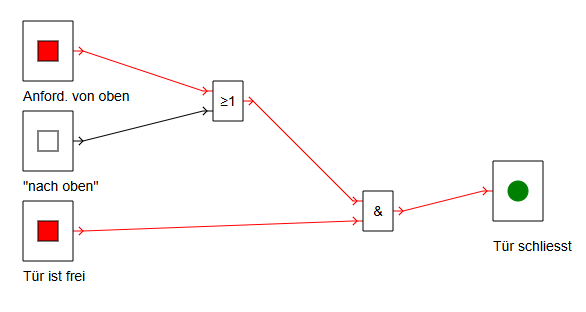

Bediene die Schalter (Mausklick), beobachte die Auswirkungen: Leitungen werden rot (Strom fließt), LED leuchtet.



 Die Bedienleiste von DSimWeb





Symbol Bedeutung Beschreibung
neues Projekt vorhandene Schaltung verschwindet;
gespeichert?
Simulation Simulationsmodus; Schalter springen
beim Antippen um (0 - 1); Leitungen mit
Wert 1 sind rot
Bearbeiten Bearbeiten-Modus; Bauteile einfügen und
Eigenschaften (Text) ändern, Leitungen ziehen
Löschen Lösch-Modus; Bauteile und Leitungen durch
Antippen löschen
Ecke einfügen Leitungen antippen zum Einfügen einer Ecke,
dann Ecke an die geplante Stelle ziehen
Rückgängig letzte Änderung zurücknehmen
Wiederherstellen "Rückgängig" zurücknehmen
Speichern Schaltung speichern (unter "Download")
Speichern unter  Projektnamen eingeben und dann speichern
Laden Projekt im Speicher (Download?) auswählen
und laden zum Testen / Bearbeiten
Modul laden Wird hier niicht benutzt.
Screenshot Bild der Schaltung speichern
Fullscreen DSimWeb auf der ganzen Fläche darstellen
